Зачем нужен сетевой фильтр? Что представляет собой данное устройство и как оно работает. Основные технические параметры сетевого фильтра.

Сетевой фильтр является относительно недорогим электрическим устройством, предназначением которого является защита разнообразного электрического оборудования от поломки в результате перегрузок по току, а также импульсных и высокочастотных помех в электросети.

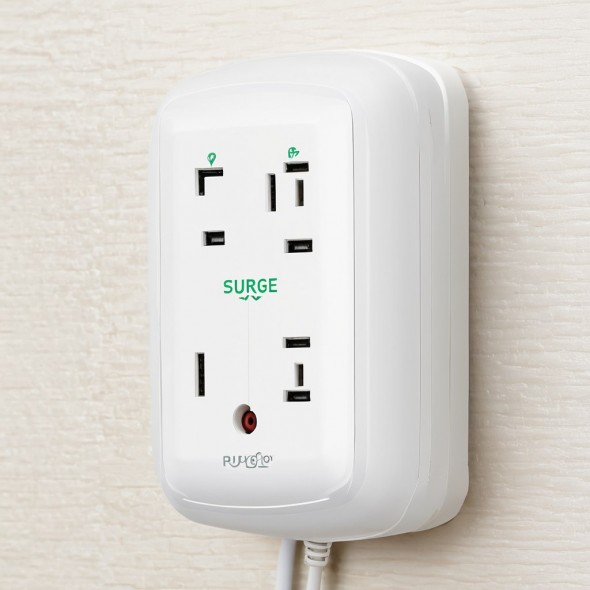

Сетевой фильтр и его предназначение

Сетевой фильтр и его предназначение

Сетевой фильтр включает в себя два функциональных узла, расположенных на одной плате. Первый из нихблок, ограничивающий перепады напряжения. Второйэлектрофильтр, предохраняющий от посторонних помех.

В первом блоке находятся варисторы, которые задействованы между линиямиземля» и «ноль», «земля» и «фаза», «ноль» и «фаза»). Варисторэто полупроводниковый прибор, активное сопротивление которого напрямую зависит от напряжения. То есть чем выше напряжение на входе, тем меньше сопротивление варистора.

При скачках напряжения в сети именно эти устройства берут на себя электроток помех, вследствие чего электрооборудование освобождается от него. Варисторы выделяют импульсные помехи в виде тепла и рассеивают их, а сетевой фильтр гасит высокочастотные помехи, возникающие при переменных процессах.

Второй блок состоит из конденсатора и представляет собой фильтр емкостного типа. Электрофильтры настроены таким образом, что амплитуда сигнала на входе намного больше, чем на выходе.

Работа сетевого фильтра при перепадах напряжения

При «скачке» напряжения сетевой фильтр может вести себя по-разному, все зависит от продолжительности во времени перепада напряжения на входе. Понижение или повышение напряжения в электросети может быть как кратковременным, так и довольно продолжительным, что негативным образом влияет на работоспособность электрических устройств. Сетевой фильтр не служит для выравнивания напряжения (для этого существуют стабилизаторы), его предназначениеобесточивание нагрузки при входе напряжения за пределы определенного порога (обычно он составляет 350 В).

Есть и такие фильтры, которые могут в автоматическом режиме отсекать сеть от нагрузки при скачках входящего напряжения ниже минимально допустимого порога (при 180 В).

Работа сетевого фильтра с импульсными помехами

Импульс-помехаэто возрастание амплитуды напряжения в определенных пределах (от четырех до шести тысяч вольт). Если на входе какого-либо электрического устройства отсутствует сетевой фильтр, блок питания не сможет защитить его от импульсных помех. Как результат могут быть повреждены, в первую очередь, микросхемы, которые являются наиболее уязвимыми компонентами электронных приборов.

От чего может еще спасти сетевой фильтр?

Электрический сетевой фильтр спасает аппаратуру от высокочастотных помех, называемых еще «радиопомехами». Такие помехи самым отрицательным образом могут сказываться на работоспособности всего электрооборудования, включая мониторы, аудиосистемы, телевизионные приемники.

Основные технические параметры сетевого фильтра

Сечение подводящего электропровода сети обычно составляет 1 мм кв., которое считается вполне достаточным, так как нагрузочный электрический ток должен быть не более 10А. Как раз с расчетом на такой ток устанавливается предохранитель.

Стандартная протяженность провода сетевого фильтра составляет 180 см. У некоторых моделей она может достигать 300 или даже 500 см.

Максимальный электроток сетевого фильтра составляет 10А. Электроток срабатывания предохранителя зависит от перегрузки по времени действия и току. Поэтому десятиамперный предохранитель зачастую срабатывает при электротоке от двенадцати до шестнадцати ампер.
